一、JTW-ZDM-TX3110A點型感溫火災探測器外形及尺寸

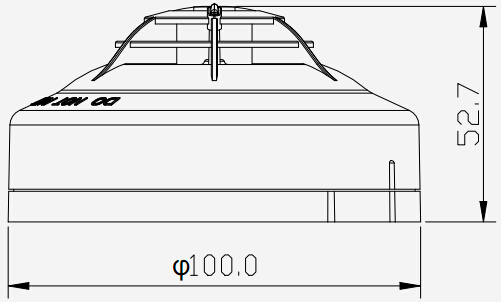

JTW-ZDM-TX3110A外形尺寸示意圖

二、JTW-ZDM-TX3110A點型感溫火災探測器特點

1、采用軟硬件濾波，提高了感溫探測器的抗干擾能力。
2、二總線制，無極性。
3、先進的電子編碼技術，提高了編碼的靈活性。
4、PCB板全密封防護工藝。
5、采用高靈敏度熱敏元件提高了感溫探測器對溫度變化的響應速度。

三、JTW-ZDM-TX3110A點型溫感探測器技術參數

四、JTW-ZDM-TX3110A點型感溫火災探測器

警告：安裝感溫探測器之前，請將控制器關機或斷開該回路電源，并確認全部底座已安裝牢靠。
1、安裝方法：

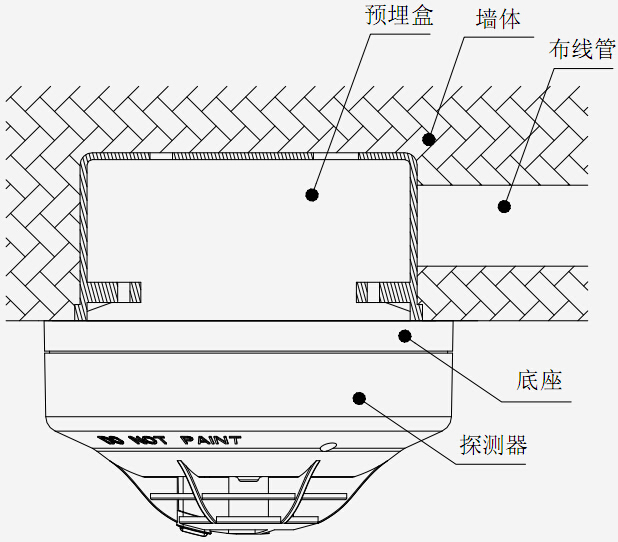

JTW-ZDM-TX3110A溫探測器安裝如圖1所示

圖1 JTW-ZDM-TX3110A安裝示意圖

預埋盒可采用86H50型標準預埋盒；安裝時將JTW-ZDM-TX3110A感溫探測器上的突起標識對準底座上的突起標識，輕輕按順時針?lè)较蛐D(zhuǎn)，即可將感溫探測器安裝在底座上。
2、布線要求：總線(BUS)采用RVS-2×1.0mm2或1.5mm2線；穿金屬管（線槽）或阻燃PVC管敷設。

注意事項
1、隨JTW-ZDM-TX3110A感溫探測器附帶的塑料件為防塵罩，在現場安裝后及未開通驗收前，請勿過早摘除，以免感溫探測器受到污染。
2、如果感溫探測器在長期運行后報故障，應首先檢查感溫探測器是否受到損壞，或是否安裝位置有了不應有的變化，然后再考慮感溫探測器的其他故障。
3、值班人員應熟練掌握設備的操作程序，不得誤操作。
4、感溫探測器為消防產品，使用中必須嚴格執行值班和交接班制度，并做好運行記錄。
5、每隔半年應對感溫探測器進行一次報警功能測試。
6、房間進行裝修、粉刷施工時，請務必裝上防塵罩，以免感溫探測器受到灰塵污染。

五、JTW-ZDM-TX3110A點型感溫火災探測器配接工作產品

　　JTW-ZDM-TX3110A型點型感溫火災探測器與以下產品配接工作：JB-QB-TX3001型火災報警控制器，JB-QBL-TX3002型、JB-Q100GZ2L-LA040B型、JB-Q100GZ2L-LA040型、JB-Q100GZ2L-LA040Q型、JB-QBL-TX3000型、JB-QTL-TX3016型、JB-QGL-TX3016型火災報警控制器（聯動型）。
