一、JDXT-YW-1防爆點型復合感煙感溫火災探測器概述

　　JDXT-YW-1型防爆復合感煙感溫火災探測器是非編碼開關型(繼電器輸出)探測器，可以和國內外任何廠家的火災報警控制器配套使用。
當現場煙霧濃度超過設定的閾值或現場溫度達到設定值時，探測器指示燈常亮，向控制器發出報警信號。只有在系統復位或短暫掉電且又重新上電后，指示燈才恢復閃爍(巡檢)狀態。

二、JDXT-YW-1點型復合感煙感溫火災探測器特點

　　JDXT-YW-1探測器感煙部分采用新型的散射技術及進口光電器件，提高了傳感器的可靠性、穩定性和一致性，并采用獨特的迷宮設計，防蟲、防塵、抗外界光線干擾性能良好。
JDXT-YW-1探測器感溫部分是利用熱敏元件對溫度的敏感性來檢測環境溫度，特別適用于發生火災時胡劇烈溫升的場所,結構新穎、外形美觀、性能穩定可靠、抗潮濕性強。
JDXT-YW-1探測器已配接了JDAS型安全柵。安全柵采用電阻性、晶體管雙重化電子開關電路，啟控速度快，并可自動復原。

三、JDXT-YW-1復合感煙感溫火災探測器技術參數

四、JDXT-YW-1復合感煙感溫火災探測器安裝與布線

　　1、安裝方法
根據現場情況,用M6膨脹螺釘通過探測器固定爪,將防爆外殼固定在頂棚上。電纜的引入裝置采用壓封膠圈結構，電纜外徑約為8mm,電纜的防爆進線口為M22×1.5內螺紋。探測器安裝示意圖如圖所示。

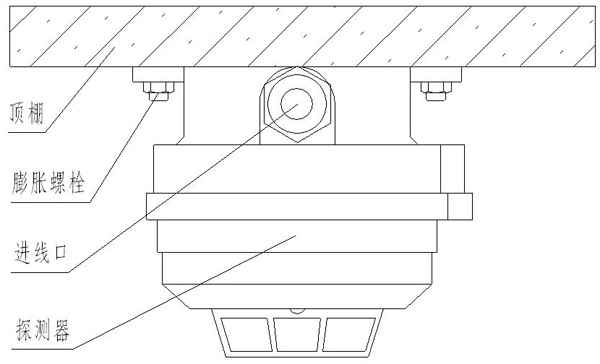

JDXT-YW-1探測器安裝示意圖

　　2、接線：
松開探測器外殼固定螺釘，打開隔爆腔，將試驗用線去掉，用直徑約為8mm的電纜作為系統用線。
將DC24V電源線從一側進線口串入，接在線路板的輸入端子D上（無極性）；K為常開無源觸點，B為常閉無源觸點。見接線圖。


JDXT-YW-1復合感煙感溫火災探測器接線端子示意圖

　　B、G為常閉觸點；G、K為常開觸點；D、D為DC24V電源(無極性)
電纜選用：+24V/GND宜選用截面積S≥1.5mm2通用電纜
輸出無源觸點開關量根據需要自定
電纜引入：ⅡB級采用封口螺帽壓緊密封圈結構，ⅡC級采用密封填料函結構
